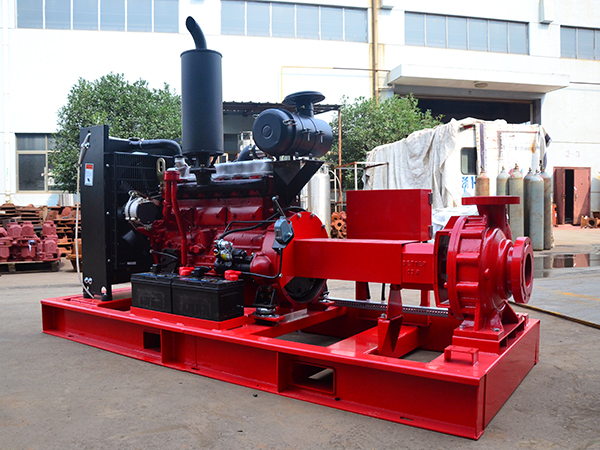

怎樣檢查柴油機消防泵的信號回路？

一、檢查前的準備工作（安全與基礎保障）

1. 斷電與隔離
   • 先斷開柴油機消防泵主電源、控制電源及信號回路電源，懸掛 “設備檢修，禁止合閘” 標識，避免觸電或誤啟動風險。
   • 確認消防控制中心已收到 “設備檢修” 通知，暫時屏蔽該泵組的聯動指令，防止檢查過程中觸發誤報警或誤動作。
2. 工具與資料準備
   • 必備工具：萬用表（用于測量電壓、電阻）、絕緣電阻表（搖表，檢測線路絕緣性）、螺絲刀、剝線鉗、標簽紙（標記線路）。
   • 技術資料：泵組電氣原理圖、信號回路接線圖（明確 “輸入信號”“輸出信號” 的端子定義，如啟動指令、故障信號、運行反饋等）。

二、分模塊檢查信號回路（核心步驟）

1. 外觀與接線檢查（先排查物理隱患）

• 線路外觀：檢查信號線纜的絕緣層是否破損、老化、受潮（尤其在接線盒、穿線管接頭處），線纜是否被擠壓、拉扯導致變形，避免因絕緣失效引發短路或信號干擾。
• 接線端子：打開泵組控制柜、消防控制中心的信號端子箱，檢查端子排上的接線是否牢固（用螺絲刀輕擰端子螺絲，無松動），接線標識是否清晰（與原理圖一致，如 “運行反饋 - 1# 端子”“故障信號 - 2# 端子”），有無錯接、漏接、虛接情況。
• 接地檢查：信號回路的屏蔽線（若有）需單端可靠接地（通常在控制中心側接地），避免電磁干擾；檢查接地端子是否牢固，接地電阻應符合規范（一般≤4Ω，可用接地電阻測試儀測量）。

2. 指令信號回路檢查（驗證 “控制中心→泵組” 指令傳輸）

1. 模擬指令發送：在消防控制中心的火災報警控制器（或消防聯動控制器）上，操作 “柴油機消防泵遠程啟動”“遠程停止” 指令（需在 “手動允許” 模式下操作，避免聯動誤觸發）。
2. 現場信號檢測：
   • 用萬用表（直流電壓檔）測量泵組控制柜內對應指令端子的電壓：若為 “有源指令”（如 24V），指令發送時端子應能檢測到額定電壓（如 24V±5%），指令停止時電壓歸零；若為 “無源指令”（觸點信號），指令發送時端子應處于 “短路” 狀態（電阻≈0Ω），指令停止時處于 “開路” 狀態（電阻→∞）。
   • 若未檢測到正常信號，需逐段排查線路：從控制中心端子箱到泵組控制柜，用絕緣電阻表（搖表，500V 檔）測量線纜絕緣電阻（應≥0.5MΩ），排查是否存在線路斷路、短路或接地故障；同時檢查控制中心側的輸出模塊（如聯動模塊）是否正常，可替換模塊測試。
3. 指令執行驗證：若現場能檢測到正常指令信號，觀察泵組是否能按指令執行 “啟動”“停止” 動作（啟動時需確保泵組無故障，油箱有油、電池有電）；若指令信號正常但泵組不執行，需排查泵組本地控制回路（如繼電器、接觸器），而非信號回路問題。

3. 反饋信號回路檢查（驗證 “泵組→控制中心” 狀態傳輸）

1. 現場觸發反饋信號：
   • 觸發 “運行反饋”：手動啟動柴油機消防泵（本地控制柜 “手動啟動” 模式），使泵組進入運行狀態，此時泵組的運行狀態繼電器會動作，輸出反饋信號。
   • 觸發 “故障反饋”：可模擬常見故障（如斷開油箱出油閥，觸發 “低油壓故障”；或斷開電池連接線，觸發 “電池虧電故障”），使泵組的故障繼電器動作，輸出故障反饋信號。
2. 控制中心信號接收驗證：
   • 在消防控制中心觀察聯動控制器的顯示：若反饋信號正常，控制器應能準確顯示 “柴油機消防泵運行”“柴油機消防泵故障” 等狀態（文字 + 指示燈），且無延遲（通常≤3s）。
   • 現場信號檢測：在泵組控制柜內，用萬用表測量反饋信號端子的狀態（與 “指令信號檢測” 方法一致）：運行反饋觸發時，端子應輸出額定電壓（或短路狀態），故障反饋觸發時同理；若現場信號正常但控制中心未接收，需排查泵組側的反饋模塊（如信號采集模塊）是否正常，或線路是否存在斷路、短路。
3. 故障反饋完整性檢查：逐一模擬泵組的所有故障類型（參考泵組說明書中的故障保護功能，如低油壓、高水溫、超速、電池虧電、油位過低等），每個故障觸發后，均需在控制中心確認對應的故障反饋信號是否準確顯示，避免遺漏某類故障的反饋回路問題。

4. 信號回路抗干擾檢查（避免誤報、漏報）

• 若信號線纜與動力線纜（如柴油機啟動線纜、泵組電機線纜）平行敷設，需確保兩者間距≥30cm，或信號線纜穿金屬管屏蔽（金屬管需接地），避免電磁感應干擾；
• 連續運行泵組 30 分鐘，觀察控制中心的反饋信號是否穩定（無頻繁閃爍、誤報），若存在干擾，可在信號回路中增加 “信號隔離器”（如 DC24V 信號隔離模塊），抑制干擾信號。

三、檢查后的復位與記錄

1. 設備復位
   • 斷開的故障模擬（如恢復油箱出油閥、接好電池線），停止柴油機消防泵，將泵組控制柜和控制中心的控制器恢復至 “自動” 模式（或原運行模式），解除 “設備檢修” 屏蔽。
   • 再次測試 1-2 次 “遠程啟動→運行反饋→遠程停止→停止反饋” 全流程，確認信號回路完全正常。
2. 記錄與歸檔
   • 詳細記錄檢查日期、檢查人員、檢查項目（外觀、指令信號、反饋信號、抗干擾情況）、檢測數據（電壓、電阻值）、發現的問題及處理措施（如更換破損線纜、緊固端子、增加隔離器），形成《柴油機消防泵信號回路檢查記錄表》，歸檔至設備維護檔案。

四、常見問題與排查技巧
